Lab Manual: Experiment No.1:-Amplitude Modulation (AM) & Demodulation
Aim (उद्देश्य)
इस प्रयोग का उद्देश्य Amplitude Modulation (AM) को समझना, उसकी प्रक्रिया को प्रयोगशाला में करना और CRO की सहायता से Modulated Waveform को देखना है।
Apparatus Required (उपकरण)
प्रयोग को करने के लिए आवश्यक उपकरणों में एक Function Generator, AM Modulator Kit, Cathode Ray Oscilloscope (CRO) और कुछ आवश्यक Connecting Wires होते हैं।
Theory (सिद्धांत)
Block Diagram

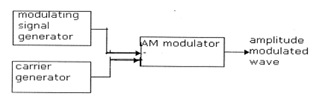

प्रयोग के लिए Block Diagram निम्न प्रकार होता है — जिसमें Message Signal को Modulator Circuit में दिया जाता है, और Modulated Output को CRO पर Observe किया जाता है।
Procedure (प्रयोग विधि)
सबसे पहले Function Generator की सहायता से एक निम्न आवृत्ति का Message Signal (जैसे 1 kHz का Sine Wave) बनाया जाता है और इसे Modulator Circuit में Input के रूप में दिया जाता है। इसके बाद Carrier Signal, जिसकी आवृत्ति सामान्यतः 100 kHz के आसपास होती है, दूसरे Input से दिया जाता है। Modulator Circuit दोनों signals को मिलाकर Output देता है, जिसे CRO पर Observe किया जाता है। प्रयोग के दौरान Carrier और Message Amplitude को धीरे-धीरे बढ़ाया या घटाया जाता है ताकि यह देखा जा सके कि Modulated Signal पर इसका क्या प्रभाव पड़ता है। अलग-अलग Modulation Index के लिए waveform को ध्यान से देखा जाता है।
Observations
प्रयोग के दौरान प्राप्त आंकड़ों को एक Table में लिखा जायेगा, जिसमें Message Amplitude, Carrier Amplitude, Modulation Index और प्राप्त Waveform का वर्णन होता है।
| Sr No | Signal | Amplitude | Frequency |
| 1 | Message Signal | ||
| 2 | Carrier Signal | ||
| 3 | Demodulated signal |
Waveform

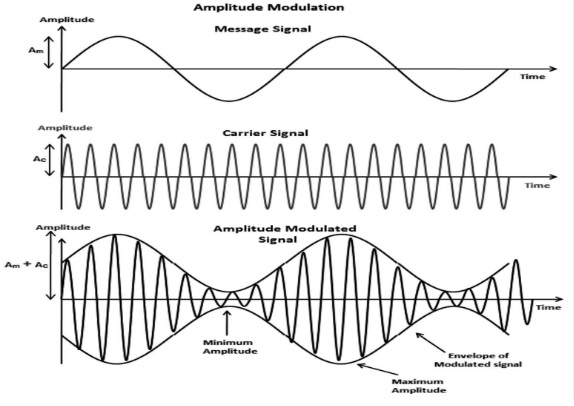

CRO पर निम्नलिखित तीन signals दिखाई देते हैं — एक pure Carrier Signal, दूसरा Message Signal और तीसरा Modulated Signal। इन waveforms की तुलना करके यह स्पष्ट किया जा सकता है कि modulation के बाद signal की shape में कैसे परिवर्तन आता है।
Result (परिणाम)
प्रयोग सफलतापूर्वक सम्पन्न हुआ। हमने देखा कि जैसे-जैसे Modulation Index को बदला गया, वैसे-वैसे output waveform पर उसका असर स्पष्ट दिखाई दिया। AM signal को अच्छी तरह से प्राप्त किया गया।
Viva Questions (मौखिक परीक्षा के प्रश्न)
प्रशिक्षण के बाद छात्रों से यह अपेक्षा की जाती है कि वे निम्नलिखित प्रश्नों का उत्तर दे सकें —
Amplitude Modulation क्या है?
Modulation Index को कैसे परिभाषित किया जाता है?
अगर Modulation Index एक से अधिक हो जाए तो क्या होता है?
Carrier Wave की आवश्यकता क्यों होती है?
AM और FM में क्या अंतर होता है?
Conclusion (निष्कर्ष)
इस प्रयोग के माध्यम से हमने Amplitude Modulation की basic theory को न केवल समझा बल्कि इसे practically करके देखा भी। हमने यह सीखा कि कैसे एक signal की amplitude को vary करके हम उसमें सूचना जोड़ सकते हैं, और यह communication systems में कितना महत्वपूर्ण होता है।
