Lab Manual- Experiment No-2: Frequency Modulation & Demodulation

🧠 उद्देश्य (Objective):

इस प्रयोग का उद्देश्य Frequency Modulation (FM) और उसकी Demodulation प्रक्रिया को समझना है। साथ ही हम FM सिग्नल के generation और recovery की प्रकिया को ऑस्सीलोस्कोप की मदद से observe करेंगे।

---

📘 थ्योरी (Theory):

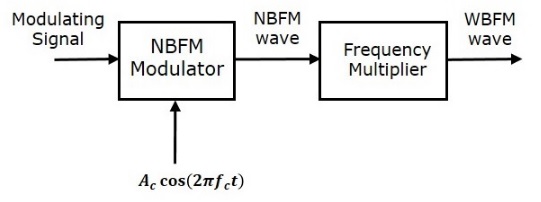

🎙️ Frequency Modulation (FM):

FM में carrier signal की frequency को information signal के अनुसार modulate किया जाता है, जबकि amplitude constant रहता है। इसे ऐसे व्यक्त किया जा सकता है:

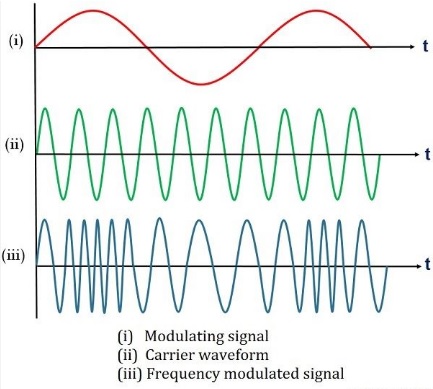

Waveform of FM wave is given as-

🔊 Demodulation:

Demodulation का मतलब है original modulating signal को FM wave से वापस प्राप्त करना। इसके लिए हम FM detector या phase-locked loop (PLL) का उपयोग करते हैं।

---

🧰 आवश्यक उपकरण (Apparatus Required):

• Function Generator (modulating signal के लिए)
• FM Modulator Circuit या IC
• FM Demodulator Circuit
• Dual Channel Oscilloscope
• Power Supply
• Connecting Wires
• Breadboard या FM Trainer Kit

---

🔧 प्रयोग की विधि (Procedure):

A. Frequency Modulation:

1. Function generator से एक sinusoidal signal (~1 kHz) generate करें।
2. इसे FM Modulator के input में लगाएं।
3. Oscilloscope से output waveform को observe करें।
4. Carrier की frequency और modulation index को vary करके waveform का behavior देखें।

B. Frequency Demodulation:

1. FM signal को FM demodulator circuit में input करें।
2. Oscilloscope पर demodulated output को observe करें।
3. Compare करें कि output waveform original message से कितनी मिलती है।

---

Observation Table:

Sr No	Signal	Amplitude	Frequency
1	Message Signal
2	Carrier Signal
3	Demodulated Signal

---

❓ महत्वपूर्ण प्रश्न (Viva/Review Questions):

1. Frequency modulation और amplitude modulation में क्या अंतर है?
2. Carson’s Rule क्या है?
3. FM signal को demodulate करने के कौन-कौन से तरीके हैं?
4. FM के फायदे और नुकसान क्या हैं?
5. Modulation index FM में क्या दर्शाता है?

---

⚠️ सावधानियाँ (Precautions):

• सभी connections check करें, short circuit न हो।
• Oscilloscope की proper grounding करें।
• Signal amplitude limit में रखें ताकि circuit को नुकसान न पहुंचे।

---

✅ निष्कर्ष (Conclusion):

इस प्रयोग से हमने जाना कि FM में frequency को message signal के अनुसार change किया जाता है, और demodulation से हम उस message को वापस प्राप्त कर सकते हैं। FM की noise resistance क्षमता इसे AM से बेहतर बनाती है।
